Оборудование для мониторинга и измерений
Большинство современных крупных промышленных предприятий и производств малого бизнеса для решения задачи автоматизированного контроля работы своего оборудования используют системы мониторинга.
Система мониторинга – это комплекс программно-аппаратных средств, предназначенных для автоматизации контроля и управления производственными процессами, контроля технического состояния оборудования.
Для реализации возможностей постоянного мониторинга промышленных станков используется специализированное оборудование, представленное широким спектром самых разнообразных устройств.
Система мониторинга – это комплекс программно-аппаратных средств, предназначенных для автоматизации контроля и управления производственными процессами, контроля технического состояния оборудования.
Для реализации возможностей постоянного мониторинга промышленных станков используется специализированное оборудование, представленное широким спектром самых разнообразных устройств.
В системах мониторинга применяются датчики, контроллеры, трекеры, камеры видеонаблюдения, сканеры и другие устройства автоматики. В данной статье более детально разберемся в чем заключается суть и принцип работы этих устройств на конкретных примерах.
Датчики.
Датчики – это устройства, которые преобразовывают какие-либо физические явления в электрический сигнал определенной величины. Далее эти сигналы расшифровываются программой и представляются в виде определенных значений, например градусах Цельсия.
Для того, чтобы программное обеспечение правильно определяло электрические сигналы с датчиков, необходимо создать между ними определенный интерфейс.
Одним из наиболее выгодных и эффективных интерфейсов является «токовая петля». Данный интерфейс может быть как аналоговым, так и цифровым. Для мониторинга и измерений чаще всего применяется именно аналоговая токовая петля.
Одним из наиболее выгодных и эффективных интерфейсов является «токовая петля». Данный интерфейс может быть как аналоговым, так и цифровым. Для мониторинга и измерений чаще всего применяется именно аналоговая токовая петля.
Принцип работы.
Принцип работы датчика на токовой петле заключается в том, что он формирует сигналы в диапазоне от 4 до 20 миллиампер. Эти значения соответствуют минимально и максимально возможными соответственно.
Например, для контроля температуры воды можно выставить минимальное значение 0 градусов Цельсия (4 мА) и 100 градусов (20мА). Если температура воды будет 50 градусов, то, очевидно, сигнал на выходе токовой петли будет равен 12 мА.
Еще одним преимуществом токовой петли является его простая диагностика. Если приходящий с датчика сигнал равен нулю, то имеет место разрыв электрической цепи, а если выше максимально возможного – короткое замыкание.
Например, для контроля температуры воды можно выставить минимальное значение 0 градусов Цельсия (4 мА) и 100 градусов (20мА). Если температура воды будет 50 градусов, то, очевидно, сигнал на выходе токовой петли будет равен 12 мА.
Еще одним преимуществом токовой петли является его простая диагностика. Если приходящий с датчика сигнал равен нулю, то имеет место разрыв электрической цепи, а если выше максимально возможного – короткое замыкание.
Посмотрите видео ↴
ПРОСТОИ
ПОЛНАЯ ЗАГРУЗКА
MES система TELEMETRIC не "волшебная палочка", но она поможет выяснить причины простоев!
Что даёт MES система (На примере работы системы мониторинга TELEMETRIC).
В автоматизированной системе мониторинга производственных процессов TELEMETRIC применяются датчики собственной разработки во взаимодействии с интерфейсом «токовая петля». Их особенность заключается в том, что передача измерений на сервер осуществляется беспроводным способом, а подключение не требует распайки в системе станка.
Таким образом обеспечивается быстрая установка датчика в промышленное оборудование и исключается необходимость организации проводной линии связи.
Таким образом обеспечивается быстрая установка датчика в промышленное оборудование и исключается необходимость организации проводной линии связи.

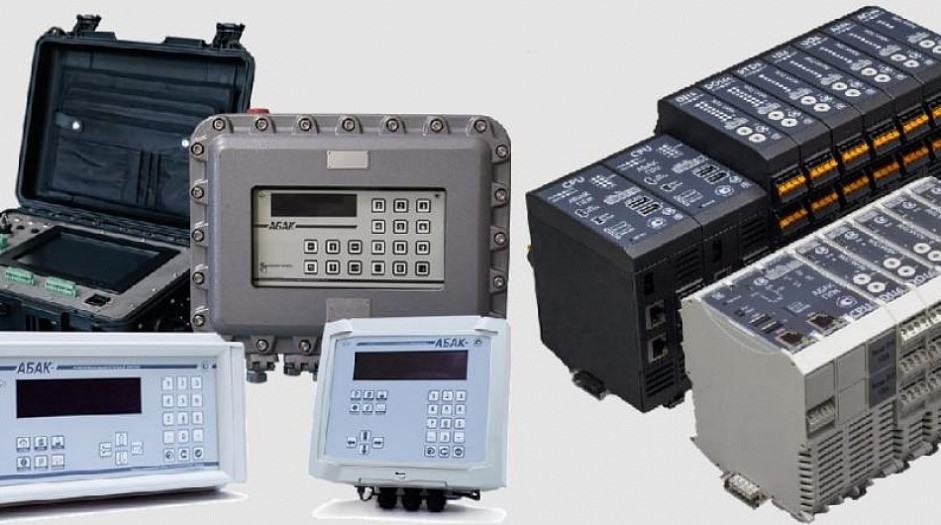

Контроллеры и сканеры.
Контроллер – это многофункциональное устройство, устанавливаемое на рабочее место сотрудника цеха в непосредственной близости от станка. Контроллер используется для регистрации оператора в системе мониторинга, организации работы датчиков, передачи управляющих программ и заказов на рабочее место, а также передачи в систему мониторинга определенных команд и сигналов.
С помощью контроллеров оператор на рабочем месте может получать заказы, просматривать их детали, сообщать начальнику смены о каких-либо событиях на месте (авария, неисправность, простой), а также непосредственно управлять оборудованием, например холодильным.
Для реализации максимально эффективного мониторинга производственных процессов, использование контроллеров просто необходимо.
Чтобы правильно анализировать ОЕЕ предприятия, важно знать все детали. Контроллеры позволяют фиксировать все события, происходящие в цеху. Таким образом руководство будет владеть всей полнотой информации об эффективном использовании оборудования.
Для реализации максимально эффективного мониторинга производственных процессов, использование контроллеров просто необходимо.
Чтобы правильно анализировать ОЕЕ предприятия, важно знать все детали. Контроллеры позволяют фиксировать все события, происходящие в цеху. Таким образом руководство будет владеть всей полнотой информации об эффективном использовании оборудования.
Тюкин Дмитрий Леонидович
Разработчик системы "ТЕЛЕМЕТРИК"
Разработчик системы "ТЕЛЕМЕТРИК"
"Сама система TELEMETRIC не упростит рабочий процесс, а облегчит процесс контроля и увеличит его точность. Поможет сделать выводы и принять правильные решения. "
Если предприятие не способно в финансовом отношении позволить себе специализированные контроллеры, то их можно заменить сканерами штрих-кодов. Этот вариант намного дешевле, но имеет соответствующие ограничения при использовании.
Сканеры штрих-кодов можно приобрести в любом магазине цифровой техники. Сложность его внедрения будет заключаться на этапе сопряжения с программным обеспечение системы мониторинга.
Руководству предприятия в данном случае нужно либо искать такую систему, которая предусматривает использование сканеров вместо контроллеров, либо решать этот вопрос с разработчиками отдельно.
Принцип работы заключается в том, что каждый штрих-код – это команда или сигнал, которая активизируется при сканировании специальным устройством.
Например, для регистрации операторов достаточно распечатать индивидуальные бейджи. А чтобы фиксировать события, о которых говорилось выше, распечатывается планшет с кодами-сигналами.
Руководству предприятия в данном случае нужно либо искать такую систему, которая предусматривает использование сканеров вместо контроллеров, либо решать этот вопрос с разработчиками отдельно.
Принцип работы заключается в том, что каждый штрих-код – это команда или сигнал, которая активизируется при сканировании специальным устройством.
Например, для регистрации операторов достаточно распечатать индивидуальные бейджи. А чтобы фиксировать события, о которых говорилось выше, распечатывается планшет с кодами-сигналами.
Камеры видеонаблюдения.
По большому счету всем известно, что такое камеры видеонаблюдение. Но применение их в связке с системой мониторинга значительно расширяет возможности по объективному контролю за работой персонала в цеху.
Особенность такого взаимодействия заключается в том, что запись с камер может быть синхронизирована с работой системы мониторинга. То есть если руководство заинтересовал какой-либо промежуток времени в работе цеха (например скачки напряжения на станке), то можно на одном экране смотреть за измерениями датчиков и записью с камер.
Особенность такого взаимодействия заключается в том, что запись с камер может быть синхронизирована с работой системы мониторинга. То есть если руководство заинтересовал какой-либо промежуток времени в работе цеха (например скачки напряжения на станке), то можно на одном экране смотреть за измерениями датчиков и записью с камер.
Кроме того, наличие камер видеонаблюдения уже само по себе положительно влияет на мотивацию и ответственность сотрудников.
Достигнутые результаты в области нейросетей также могут быть использованы в системах мониторинга. В данный момент ведутся работы по интеграции нейросетей в работу камер видеонаблюдения. Они смогут автоматически определять, есть ли оператор на рабочем месте, кто конкретно работает, контролировать нештатные ситуации (вспышки, пожары и т.п.)
Достигнутые результаты в области нейросетей также могут быть использованы в системах мониторинга. В данный момент ведутся работы по интеграции нейросетей в работу камер видеонаблюдения. Они смогут автоматически определять, есть ли оператор на рабочем месте, кто конкретно работает, контролировать нештатные ситуации (вспышки, пожары и т.п.)
